Приводы AXT. Таблица замены
| Тип | Электропитание (V) | Максимальный ход штока (мм) | Усилие (N) | НЗ/НО | Время работы (мин) | Длина кабеля (м) | Цвет | Вес (кг) |
|---|---|---|---|---|---|---|---|---|
| AXT301F110 | 230V~ | 5 | 100 | НЗ | 3,5 | 1 | белый | 0,18 |
| AXT301F112 | 24V− ∕ ̴ | 5 | 100 | НЗ | 4,5 | 1 | белый | 0,18 |
| AXT301F210 | 230V~ | 5 | 100 | НО | 3,5 | 1 | белый | 0,18 |
| AXT301F212 | 24V− ∕ ̴ | 5 | 100 | НО | 4,5 | 1 | белый | 0,18 |
| AXT301F100 | 230V~ | 5 | 100 | НЗ | 3,5 | без кабеля | белый | 0,1 |
| AXT301F102 | 24V− ∕ ̴ | 5 | 100 | НЗ | 4,5 | без кабеля | белый | 0,1 |
| AXT301HF110 | 230V~ | 4 | 100 | НЗ | 3,5 | 1 | белый | 0,21 |
| AXT301HF112 | 24V− ∕ ̴ | 4 | 100 | НЗ | 4,5 | 1 | белый | 0,21 |
| AXT311F110¹ | 230V~ | 6.5 | 125 | НЗ | 3,5 | 1 | белый | 0,18 |
| AXT311F112² | 24V− ∕ ̴ | 6.5 | 125 | НЗ | 45 | 1 | белый | 0,18 |
| ¹ Версия, специально разработанная для комбинации с клапанами Frese или Siemens PICV | ||||||||
| ² Версия, специально разработанная для комбинации с клапанами Frese или Siemens PICV | ||||||||
Таблица замены термоприводов AXT201, 211 на AXT301, 311.
| Тип 201, 211 | Тип 301, 311 |
|---|---|
| АХТ201F110 | AXT301F110 |
| АХТ201F112 | AXT301F110 |
| АХТ211F110 | AXT301F110 |
| АХТ211F210 | AXT301F210 |
| АХТ211F112 | AXT301F112 |
| АХТ211F212 | AXT301F212 |
| AXT211HF110 | AXT301HF110 |
| AXT211HF112 | AXT301HF112 |
| AXT211F102 | AXT301F102 |
| АХТ411F11x | AXT301F11x |
| AXT411F1xx | AXT301F10x |
| AXT411F21x | AXT301F21x |
| AXT411F2xx | AXT301F21x |
| Для остальных типов замены пока нет. | |
Аксессуары для термоприводов AXT 3.
| Артикул | Кабель для комплектации |
|---|---|
| 550600103 | 1 м 0....10V |
| 550600203 | 2 м 0....10V |
| 550600503 | 5 м 0....10V |
| 550600113 | 1 м 0....10V без галогена |
| 550600213 | 2 м 0....10V без галогена |
| 550600513 | 5 м 0....10V без галогена |
| 550600114 | 1 м 0....10V без галогена, с обратной связью |
| 550600214 | 2 м 0....10V без галогена, с обратной связью |
| 550600514 | 5 м 0....10V без галогена, с обратной связью |
Таблица адаптеров.
| Артикул | Тип адаптера | Для клапанов с размером закрытия (мм) | Поставляется для |
|---|---|---|---|
| 550389Кх01 | VA 10 светло-серый | 11 | |
| 550389Кх02 | VA 16 красный | 8,25 | |
| 550389Кх03 | VA 17 чисто белый | 11,5 | |
| 550389Кх04 | VA 26 пыльно-серый | 4 | |
| 550389Кх05 | VA 50 темно-серый | 10 | |
| 550389Кх06 | VA 64 Петтинароли | ||
| 550389Кх07 | VA 78 чисто белый | 28,8 | |
| 550389Кх08 | VA 80 светло-серый | 10,5 | AXT3 |
| 550389Кх09 | VA 90 дымчато-красный | 11,5 | |
| 550389Кх10 | VA 41 темно серый | 9,5 | AXS315 |
| Адаптеры могут поставляться упаковками по 5 штук (K0xx) или упаковками по 100 штук (K1xx). Подробный список совместимости предоставляется с документацией по продукту. | |||
Комбинации адаптеров и клапанов VDL с приводами AXT3.
| Тип клапана | Шток клапана (мм) | Размер закрытия (мм) | Тип адаптера |
| VDL010F211 | 5,0 | 11,4 | VA 80 |
| VDL010F210 | 5,0 | 11,4 | VA 80 |
| VDL010F201 | 2,5 | 10,8 | VA 41 |
| VDL010F200 | 5,0 | 10,8 | VA 41 |
| VDL015F221 | 2,5 | 11,4 | VA 80 |
| VDL015F220 | 2,5 | 11,4 | VA 80 |
| VDL015F211 | 2,5 | 10,8 | VA 41 |
| VDL015F210 | 5,5 | 10,8 | VA 41 |
| VDL015F201H | 4,0 | 10,8 | VA 41 |
| VDL015F201 | 5,5 | 11,4 | VA 80 |
| VDL015F200H | 4,0 | 10,8 | VA 41 |
| VDL015F200 | 5,5 | 11,4 | VA 80 |
| VDL020F221 | 5,5 | 11,4 | VA 80 |
| VDL020F220 | 5,5 | 11,4 | VA 80 |
| VDL020F211H | 5,5 | 10,3 | VA 41 |
| VDL020F211 | 5,5 | 11,4 | VA 80 |
| VDL020F210H | 5,5 | 10,3 | VA 41 |
| VDL020F210 | 5,5 | 11,4 | VA 80 |
| VDL020F201 | 5,5 | 10,8 | VA 41 |
| VDL020F200 | 5,5 | 10,8 | VA 41 |
| VDL025F211 | 5,5 | 10,3 | VA 41 |
| VDL025F210 | 5,5 | 10,3 | VA 41 |
| VDL025F201 | 5,5 | 10,3 | VA 41 |
| VDL025F200 | 5,5 | 10,3 | VA 41 |
| VDL032F201 | 5,5 | 10,3 | VA 41 |
| VDL032F200 | 5,5 | 10,3 | VA 41 |
| Термоприводы AXS3 могут монтироваться на все клапаны VDL с адаптером VA 41. | |||

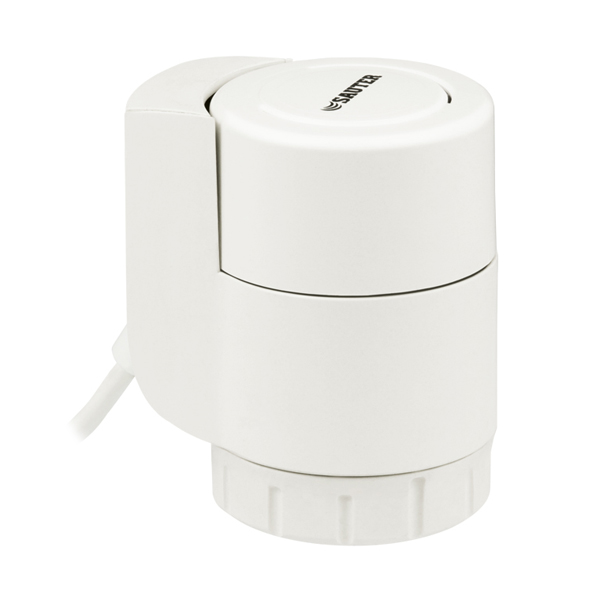

Термоприводы AXT для малогабаритных клапанов с индикатором хода.
Термоприводы AXT предназначены для работы с малогабаритными клапанами, с максимальной толкающей силой 125 Bar. Клапан управляется элементом теплового расширения с электропитанием 230V. Приводы AXS315 стандартно оснащены защитным кожухом для разборки. Простое удаление кнопки блокировки позволяет защитить привод от разборки посторонними лицами. Устройства не требуют технического обслуживания. Максимальный ход штока клапанов 6,5 мм. Температура рабочей среды не должна превышать 100°С, окружающей не более 50.
