Reon RSV61

rsv61

Технические характеристики.

1 Номинальный диаметр DN 50-600 мм
2 Максимальное давление PN DN50-125 PN10/16 Bar
3 Рабочая температура От -10 С до +95 С
4 Максимальная температура +120 С (кратковременно)
5 Присоединение Фланцевое
6 Класс герметичности А (по ГОСТ 9544-2015)

Kvs задвижки чугунной.

DN 50 65 80 100 125
Kvs 229 360 537 933 1595
rsv60_scheme

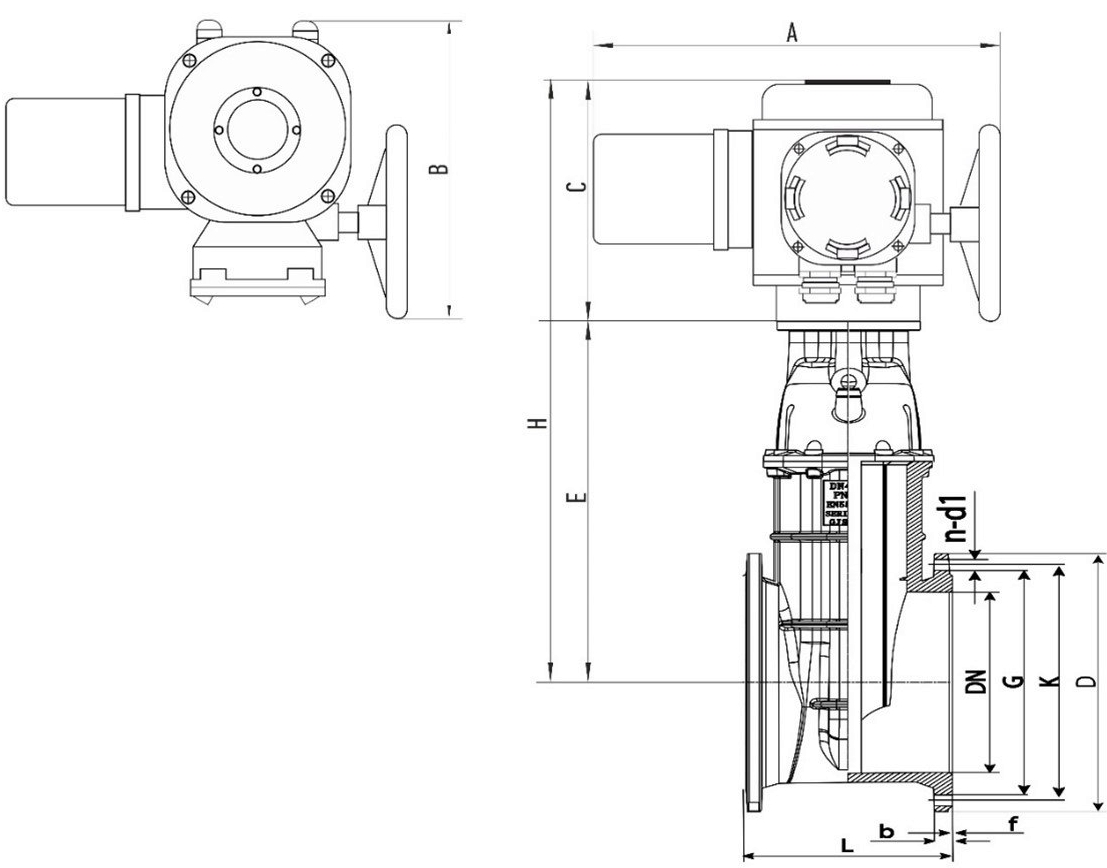

Габаритные и присоединительные размеры.

Артикул DN L H A B C E D K G n-d1 b f Вес, кг
PN 10/16
050rSV61 / 050RSV61 (RED) 50 150 408 340 288 250 158 165 125 99 4-019 19 3 26.36
065RSV61 / 065RSV61 (RED) 65 170 437 340 288 250 187 185 145 118 4-019 19 3 28.8
080RSV61 / 080RSV61 (RED) 80 180 449 378 335 233 216 200 160 132 8-019 19 3 38
100RSV61 / 100RSV61 (RED) 100 190 488 378 335 233 255 220 180 156 8-019 19 3 43.9
125RSV61 / 125RSV61 (RED) 125 200 528 378 335 233 295 250 210 184 8-019 19 3 48.2
