Reon RSV03, RSV04

rsv03

Технические характеристики.

1 Номинальный диаметр DN 50-600 мм
2 Максимальное давление PN DN200-600 PN10 Bar
3 Рабочая температура От -10 С до +95 С
4 Максимальная температура +120 С (кратковременно)
5 Присоединение Фланцевое
6 Класс герметичности А (по ГОСТ 9544-2015)

Kvs задвижки чугунной.

DN 200 250 300 350 400 500 600
Kvs 5004 8393 12072 16348 21528 37117 52626

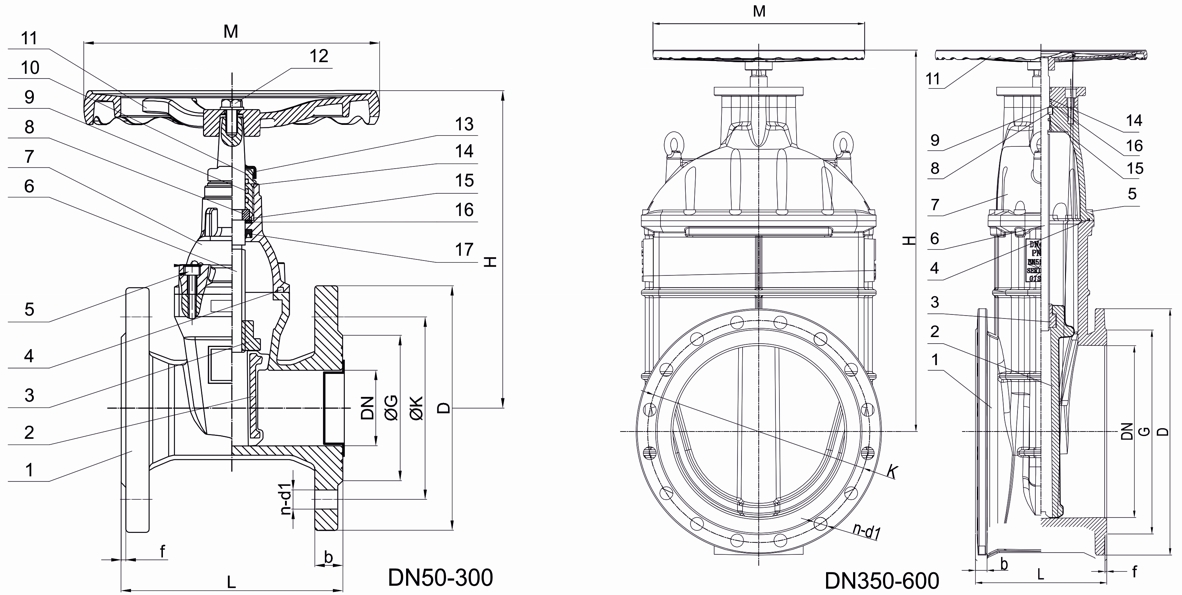

rsv03_scheme

Габаритные и присоединительные размеры.

Артикул DN L H M D K G n-d1 b f Вес,кг
PN10
200RSV04 200 230 485 315 340 295 266 8-023 20 3 49.4
250RSV04 250 250 600 406 405 350 319 12-023 22 3 84.7
300RSV04 300 270 680 406 460 400 370 12-023 24.5 3 106
350RSV04 350 290 810 500 505 460 429 16-023 24.5 4 106
400RSV04 400 310 890 500 565 515 480 16-028 24,5 4 210
500RSV04 500 350 1230 650 670 620 582 20-028 26,5 4 419
600RSV04 600 430 1260 650 780 725 682 20-031 30 5 655
