Технические характеристики.
| 1 |
Номинальный диаметр DN |
15 - 300 мм |
| 2 |
Максимальное давление PN |
16 Bar |
| 3 |
Класс герметичности |
А (по ГОСТ 9544-2015) |
| 4 |
Присоединение |
Фланцевое |
| 5 |
Максимальная температура |
+300 С |

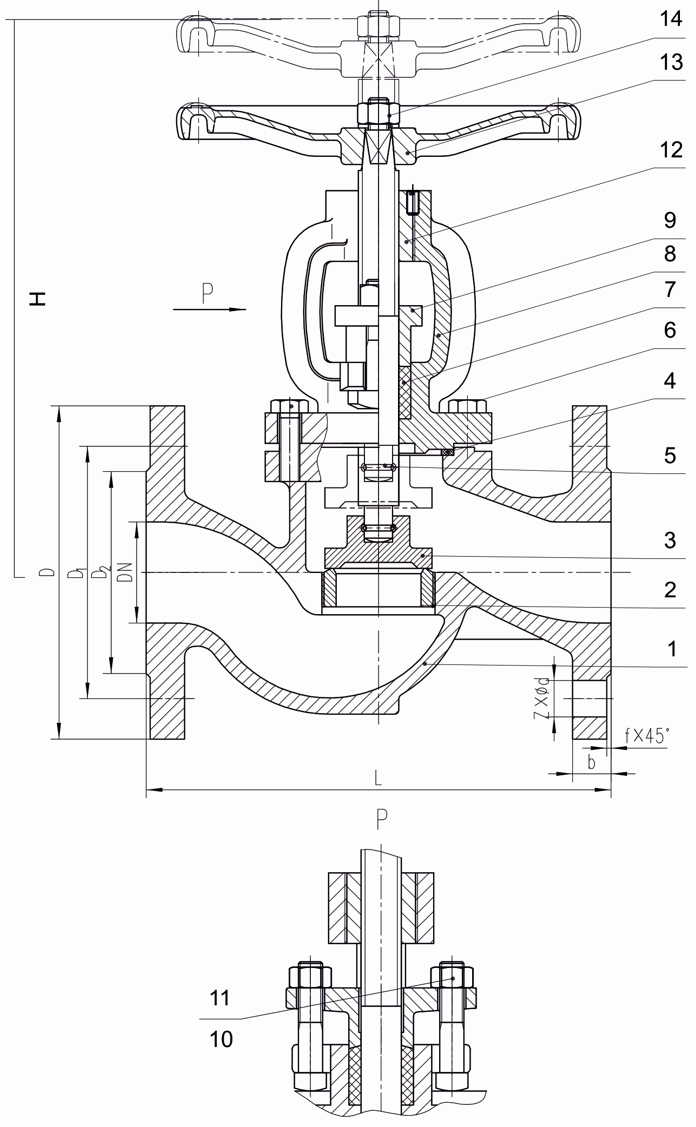

Габаритные и присоединительные размеры и Kvs.
| Артикул |
DN |
L |
H |
D |
D1 |
D2 |
b-f |
Z-Ød |
Масса, кг |
Kvs (м3/ч) |
| 015RSV16 |
15 |
130 |
167 |
95 |
65 |
46 |
14-2 |
4-Ø14 |
3.1 |
5.9 |
| 020RSV16 |
20 |
150 |
167 |
105 |
75 |
56 |
16-2 |
4-Ø14 |
3.9 |
7.4 |
| 025RSV16 |
25 |
160 |
175 |
115 |
85 |
65 |
16-2 |
4-Ø14 |
5.1 |
13 |
| 032RSV16 |
32 |
180 |
186 |
140 |
100 |
76 |
18-2 |
4-Ø19 |
8.0 |
18 |
| 040RSV16 |
40 |
200 |
220 |
150 |
110 |
84 |
18-2 |
4-Ø19 |
9.9 |
30 |
| 050RSV16 |
50 |
230 |
239 |
165 |
125 |
99 |
20-2 |
4-Ø19 |
14.2 |
41 |
| 065RSV16 |
65 |
290 |
266 |
185 |
145 |
118 |
20-2 |
4-Ø19 |
20.4 |
79 |
| 080RSV16 |
80 |
310 |
317 |
200 |
160 |
132 |
22-2 |
8-Ø19 |
28.8 |
115 |
| 100RSV16 |
100 |
350 |
339 |
220 |
180 |
156 |
24-2 |
8-Ø19 |
38.0 |
181 |
| 125RSV16 |
125 |
400 |
411 |
250 |
210 |
184 |
26-2 |
8-Ø19 |
58.0 |
225 |
| 150RSV16 |
150 |
480 |
441 |
285 |
240 |
211 |
26-2 |
8-Ø23 |
75.0 |
364 |
| 200RSV16 |
200 |
600 |
499 |
340 |
295 |
266 |
30-2 |
12-Ø23 |
122.0 |
690 |
| 250RSV16 |
250 |
730 |
530 |
405 |
355 |
319 |
32-3 |
12-Ø28 |
208.0 |
1010 |
| 300RSV16 |
300 |
850 |
640 |
460 |
410 |
375 |
32-3 |
12-Ø28 |
350.0 |
1460 |
