Reon RSV40

1	Номинальный диаметр DN	40-800 мм
2	Максимальное давление PN	16 Bar
3	Рабочая температура	От -10 С до +95 С
4	Максимальная температура	+120 С (кратковременно)
5	Присоединение	Межфланцевый
6	Класс герметичности	А (по ГОСТ 9544-2015)
7	Ответные фланцы	Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

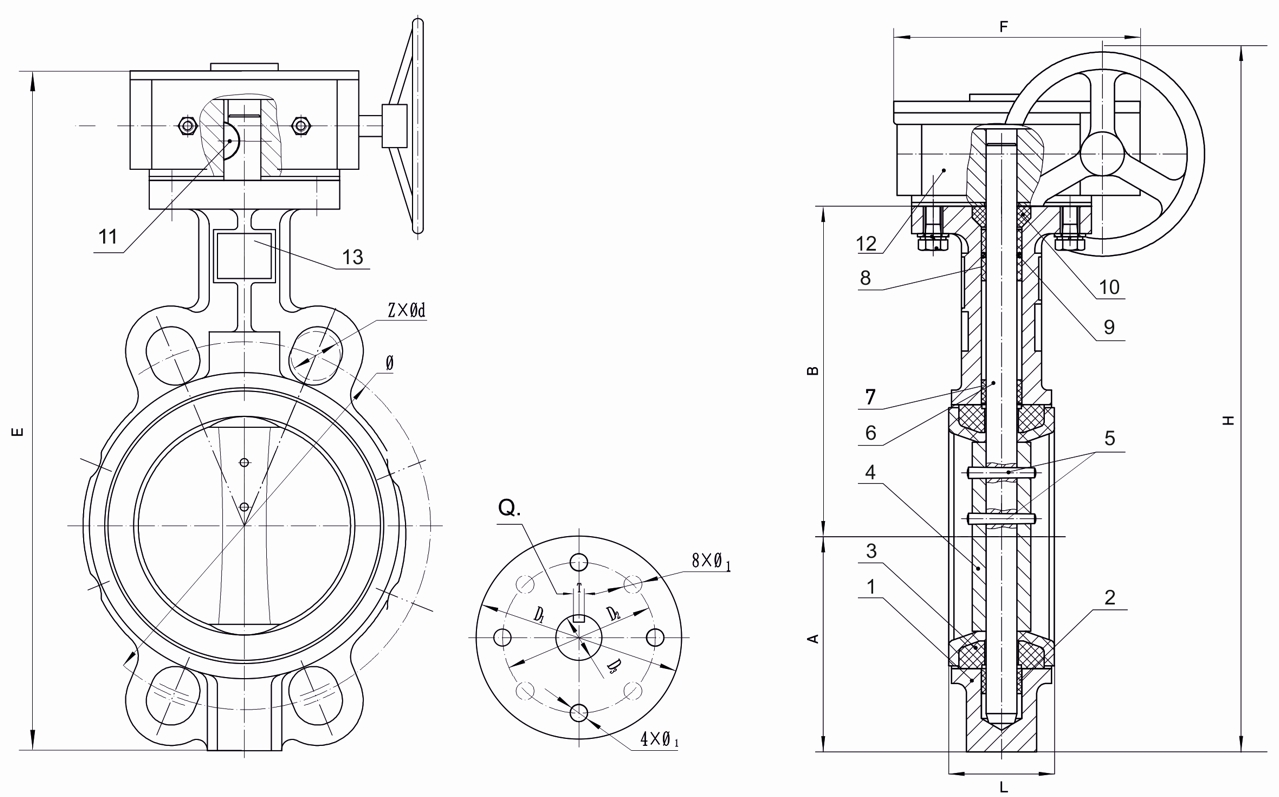

Артикул	DN	L	Ø1	Z-Ød	A	B	H	E	F	D1	D2	4xØ1	D3	T1	Масса, кг
040RSV40 / 050RSV40	40/50	43	125	4-Ø19	64	121	280	240	115	Ø77	Ø57	4xØ6.5	Ø12.7	3	4.9
040RSV40 / 050RSV40	40/50	43	125	4-Ø19	64	121	280	240	115						4.9
065RSV40	65	46	145	4-Ø19	73	130	300	265	115						5.2
080RSV40	80	46	160	4-Ø19	93	151	350	300	115						5.8
100RSV40	100	52	180	4-Ø19	110	169	375	335	115	Ø92	Ø70	4xØ10.5	Ø15.8	5	7.1
125RSV40	125	56	210	4-Ø19	132	188	420	365	115	Ø92	Ø70	4xØ10.5	Ø19	5	9.0
150RSV40	150	56	240	4-Ø23	137	200	445	398	118	Ø92	Ø70	4xØ10.5	Ø19	5	9.4
200RSV40	200	60	295	4-Ø23	169	241	580	490	170	Ø115	Ø89	4xØ14.3	Ø22.2	5	17.13
250RSV40	250	68	355	4-Ø23	203	275	674	564	184	Ø115	Ø89	4xØ14.3	Ø28.6	8	24.7
300RSV40	300	78	410	4-Ø23	233	314	723	629	186	Ø140	Ø108	4xØ14.3	Ø31.8	8	36.8
350RSV40	350	78	470	4-Ø23	264	334	780	680	186	Ø140	Ø108	4xØ14.3	Ø31.8	8	47.4
400RSV40	400	102	525	4-Ø28	315	368	938	788	538	Ø197	Ø159	4xØ21	Ø33.34	10	83.0
450RSV40	450	114	585	4-Ø28	353	402	1008	858	538	Ø197	Ø159	4xØ21	Ø38	10	94.0
500RSV40	500	127	650	4-Ø28	387	445	1089	939	538	Ø197	Ø159	4xØ21	Ø41.15	10	114.0
600RSV40	600	154	770	4-Ø31	450	507	1265	1065	538	Ø276	Ø216	4xØ23	Ø50.65	16	188.0
700RSV40	700	165	840	4-Ø33	514	632	1479	1279	578	Ø300	Ø254	8xØ18	Ø55	16	294.0
800RSV40	800	190	950	4-Ø36	560	726	1623	1423	578	Ø300	Ø254	8xØ18	Ø55	16	366.0
