Reon RSV37

rsv37

Технические характеристики.

1 Номинальный диаметр DN 40-200 мм
2 Максимальное давление PN 16 Bar
3 Рабочая температура От -10 С до +95 С
4 Максимальная температура +120 С (кратковременно)
5 Присоединение Межфланцевый
6 Класс герметичности А (по ГОСТ 9544-2015)
7 Ответные фланцы Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80

Kvs от угла.

DN 10 20 30 40 50 60 70 80 90
DN40 0.06 0.65 1.5 3.3 5.9 9.6 15.2 22.8 25
DN50 0.06 0.65 1.5 3.3 5.9 9.6 15.2 22.8 25
DN65 0.1 1.4 2.8 5.7 10.3 17.2 27.3 40.9 45
DN80 0.2 2 4.2 9 16.2 26.9 42.4 63.7 70
DN100 0.3 3.1 6.6 14.3 25.5 42.2 66.7 100 110
DN125 0.5 5.1 10.7 23.4 41.7 69 109 163.8 180
DN150 0.8 5.6 15.6 25.2 42.3 69.5 116.3 190 260
DN200 1.5 11.9 32.7 53.3 89.7 147.2 246 402 460

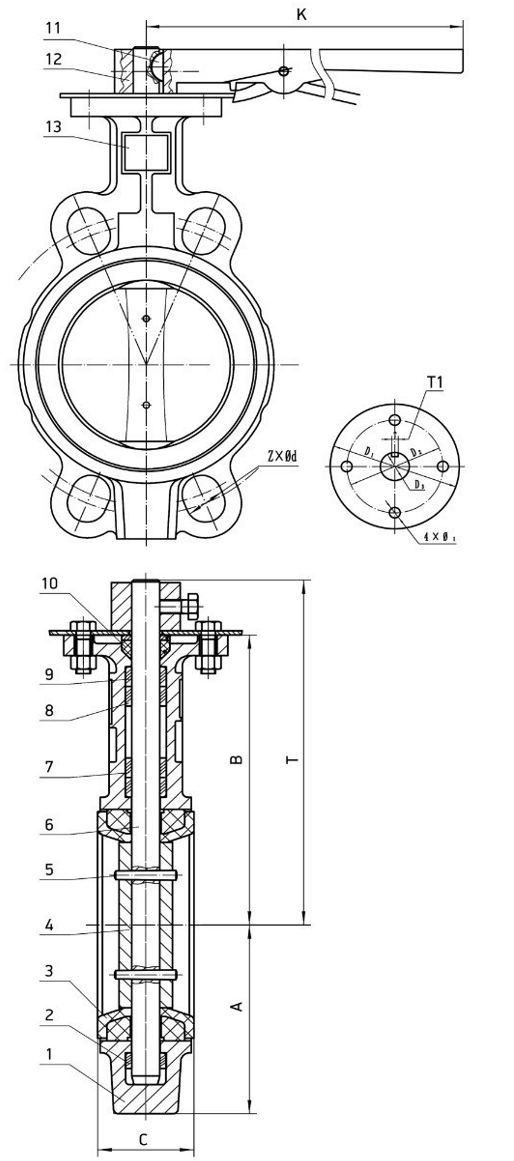

rsv37_scheme

Габаритные и присоединительные размеры.

Артикул DN C T K zxØd A B D1 D2 4xØ1 D3 T1 Вес, кг
040RSV37 40 43 150 236 4xØ19 62 121 Ø77 Ø57 4xØ6.5 Ø12.7 3 2.2
050RSV37 50 2.2
065RSV37 65 46 158 236 4xØ19 73 130 2.6
080RSV37 80 46 182 236 4xØ19 90 151 3.1
100RSV37 100 52 200 265 4xØ19 110 169 Ø92 Ø70 4xØ10.5 Ø15.8 5 4.5
125RSV37 125 56 217 265 4xØ19 117 188 Ø92 Ø70 4xØ10.5 Ø19 5 6.1
150RSV37 150 55 232 265 4xØ26 134 200 Ø92 Ø70 4xØ10.5 Ø19 5 7.2
200RSV37 200 60 280 370 4xØ27 171 243 Ø115 Ø89 4xØ14.3 Ø22.2 5 12.6
