Reon RSV34, RSV35

rsv34

Технические характеристики RSV34.

1 Номинальный диаметр DN 15 - 200 мм
2 Максимальное давление PN 16 Bar
3 Рабочая температура +300 С
4 Присоединение Фланцевое
5 Класс герметичности В (по ГОСТ 9544 - 2015)

Технические характеристики RSV35.

1 Номинальный диаметр DN 40 - 600 мм
2 Максимальное давление PN PN10 Bar
3 Рабочая температура От -10 до +70 С
4 Присоединение Фланцевое
5 Класс герметичности В (по ГОСТ 9544 - 2015)

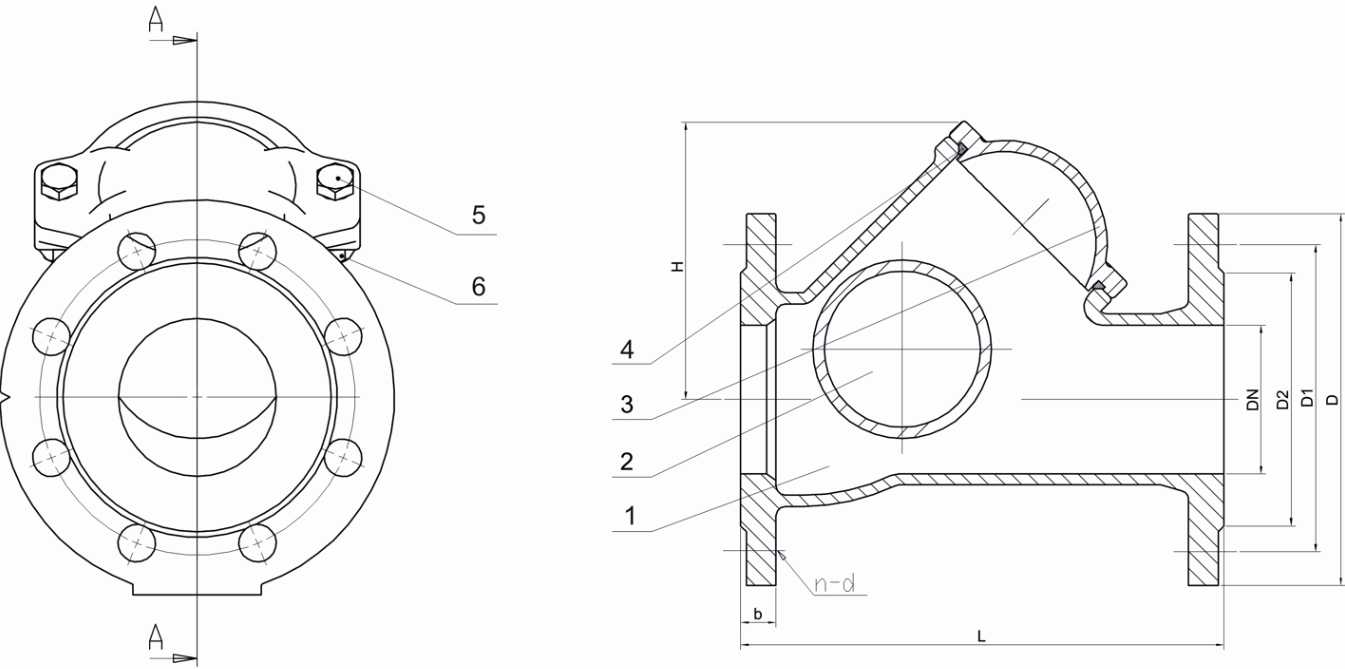

rsv34_scheme

RVS34 габаритные и присоединительные размеры и Kvs.

Артикул DN L D D1 D2 n-d B H Масс, кг Kvs (м3/ч)
PN10/16
040RSV34 040 180 150 110 84 4-19 19 90 5 80
050RSV34 50 200 165 125 99 4-19 19 100 7 120
065RSV34 65 240 185 145 118 4-19 19 125 10 210
080RSV34 80 260 200 160 132 8-19 19 136 12 310
100RSV34 100 300 220 180 156 8-19 19 185 17 505
125RSV34 125 350 250 210 184 8-19 19 196 27 805
150RSV34 150 400 285 240 211 8-23 19 265 39 1090
PN10
200RSV34 200 500 340 295 266 12-38 20 340 67 2050
250RSV34 250 600 405 355 319 12-38 22 420 106 2310
300RSV34 300 700 460 410 370 12-38 24.5 480 165 4620
350RSV34 350 800 520 460 429 16-23 26.5 615 230 6290
400RSV34 400 900 580 525 480 16-31 28 680 295 8250
450RSV34 450 1000 640 585 548 20-31 30 791 422 10250
500RSV34 500 1150 715 650 609 20-34 31.5 866 538 12800
600RSV34 600 1350 840 770 720 20-37 36 1100 976 18500

RVS35 габаритные и присоединительные размеры и Kvs.

Артикул DN L D D1 D2 n-d B H Масс, кг Kvs (м3/ч)
PN10
200RSV35 200 500 340 295 266 12-38 20 340 67 2050
250RSV35 250 600 405 355 319 12-38 22 420 106 2310
300RSV35 300 700 460 410 370 12-38 24.5 480 165 4620
350RSV35 350 800 520 460 429 16-23 26.5 615 230 6290
400RSV35 400 900 580 525 480 16-31 28 680 295 8250
450RSV35 450 1000 640 585 548 20-31 30 791 422 10250
500RSV35 500 1150 715 650 609 20-34 31.5 866 538 12800
600RSV35 600 1350 840 770 720 20-37 36 1100 976 18500
