Обратный фланцевый подъемный клапан

rsv33

Технические характеристики.

1 Номинальный диаметр DN 15 - 200 мм
2 Максимальное давление PN 16 Bar
3 Рабочая температура +300 С
4 Присоединение Фланцевое
5 Класс герметичности В (по ГОСТ 9544 - 2015)

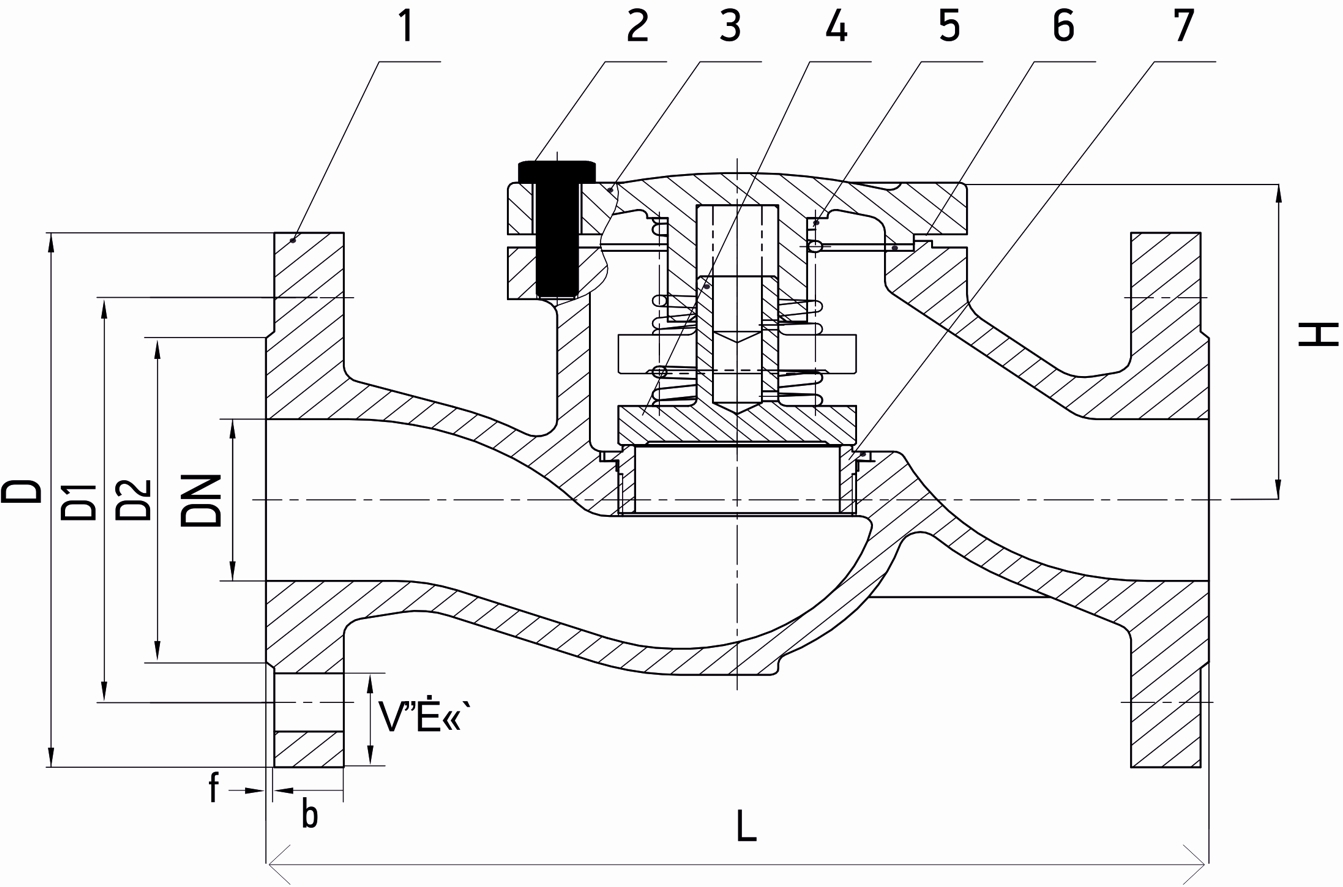

rsv33_scheme

Габаритные и присоединительные размеры и Kvs.

Артикул DN L D D1 D2 bxf ZxØd H Масса, кг Kvs (м3/ч)
015RSV33 15 130 95 65 46 14x2 4x14 50 2.7 4.7
020RSV33 20 150 105 75 56 16x2 4x14 55 3.3 6.8
025RSV33 25 160 115 85 65 16x2 4x14 65 4.4 10.8
032RSV33 32 180 140 100 76 18x2 4x19 80 6.8 16.9
040RSV33 40 200 150 110 84 18x2 4x19 90 8.4 25.5
050RSV33 50 230 165 125 99 20x2 4x19 90 11.8 45.5
065RSV33 65 290 185 145 118 20x2 4x19 100 18.5 73.6
080RSV33 80 310 200 160 132 22x2 8x19 120 24.6 98.7
100RSV33 100 350 220 180 156 24x2 8x19 150 34 158
125RSV33 125 400 250 210 184 26x2 8x19 170 49.7 249.5
150RSV33 150 480 285 240 211 26x2 8x23 190 68.3 358.1
200RSV33 200 600 340 295 266 30x2 12x23 210 110 655
