Технические характеристики.
| 1 |
Номинальный диаметр DN |
32 - 600 мм |
| 2 |
Максимальное давление PN |
10/16 Bar |
| 3 |
Рабочая температура |
от -10 С до +95 С |
| 4 |
Присоединение |
Фланцевое |
| 5 |
Максимальная температура |
+110 С |

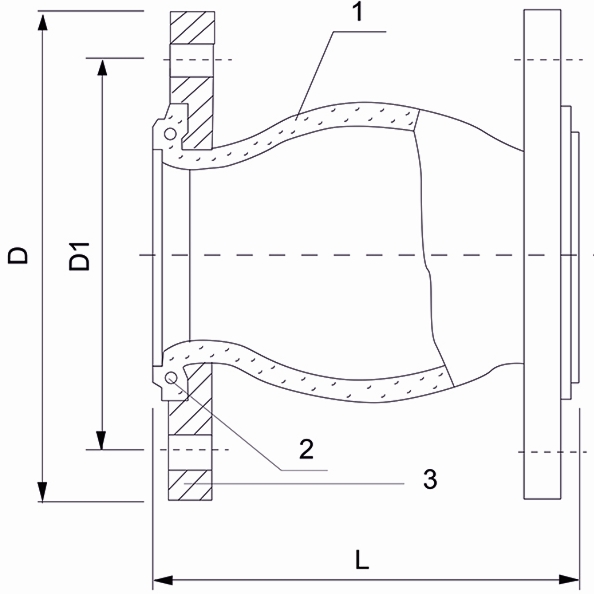

Габаритные и присоединительные размеры RSV12.
| Артикул |
DN |
L |
D1 |
D |
L1 сжатие |
L2 растяжение |
L3 боковое смещение |
Угловое смещение (изгиб) |
Масса, мм |
| 032RSV12 |
32 |
95 |
100 |
140 |
8 |
4 |
8 |
15°C |
3.1 |
| 040RSV12 |
40 |
100 |
110 |
150 |
8 |
4 |
8 |
3.5 |
| 050RSV12 |
50 |
105 |
125 |
165 |
8 |
5 |
8 |
4.8 |
| 065RSV12 |
65 |
115 |
145 |
185 |
12 |
6 |
10 |
5.9 |
| 080RSV12 |
80 |
138 |
160 |
200 |
12 |
6 |
10 |
7.2 |
| 100RSV12 |
100 |
153 |
180 |
220 |
18 |
10 |
12 |
8.2 |
| 125RSV12 |
125 |
165 |
210 |
250 |
18 |
10 |
12 |
11.1 |
| 150RSV12 |
150 |
180 |
240 |
285 |
18 |
10 |
12 |
13.0 |
| 200RSV12 |
200 |
210 |
295 |
340 |
25 |
14 |
22 |
20.0 |
| 250RSV12 |
250 |
240 |
355 |
405 |
25 |
14 |
22 |
30.0 |
| 300RSV12 |
300 |
260 |
410 |
460 |
25 |
14 |
22 |
34.0 |
| 350RSV12 |
350 |
265 |
470 |
520 |
25 |
16 |
22 |
38.0 |
| 400RSV12 |
400 |
265 |
525 |
580 |
25 |
16 |
22 |
44.0 |
| 450RSV12 |
450 |
265 |
585 |
640 |
25 |
16 |
22 |
65.0 |
| 500RSV12 |
500 |
265 |
650 |
715 |
25 |
16 |
22 |
100.0 |
| 600RSV12 |
600 |
265 |
770 |
840 |
25 |
16 |
22 |
120.0 |
Габаритные и присоединительные размеры RSV13.
| Артикул |
DN |
L |
D1 |
D |
L1 сжатие |
L2 растяжение |
L3 боковое смещение |
Угловое смещение (изгиб) |
Масса, кг |
| 200RSV13 |
200 |
210 |
295 |
340 |
25 |
14 |
22 |
15°С |
20,0 |
| 250RSV13 |
250 |
240 |
355 |
405 |
25 |
14 |
22 |
30,0 |
| 300RSV13 |
300 |
260 |
410 |
460 |
25 |
14 |
22 |
34,0 |
| 350RSV13 |
350 |
265 |
470 |
520 |
25 |
16 |
22 |
38,0 |
| 400RSV13 |
400 |
265 |
525 |
580 |
25 |
16 |
22 |
44,0 |
| 450RSV13 |
450 |
265 |
585 |
640 |
25 |
16 |
22 |
65,0 |
| 500RSV13 |
500 |
265 |
650 |
715 |
25 |
16 |
22 |
100,0 |
| 600RSV13 |
600 |
265 |
770 |
840 |
25 |
16 |
22 |
120,0 |
