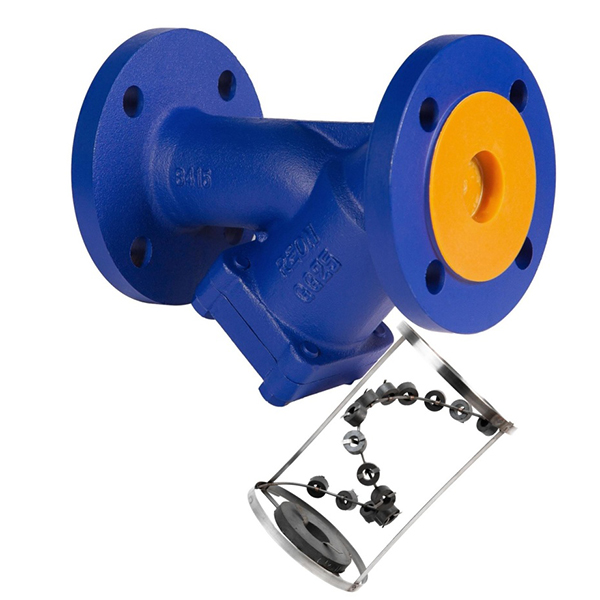

Фильтр с магнитной вставкой

rsv05

Технические характеристики.

1 Номинальный диаметр DN 15 - 400 мм
2 Максимальное давление PN PN10 Bar
3 Максимальная температура до +300 С
4 Присоединение Фланцевое
rsv05_scheme

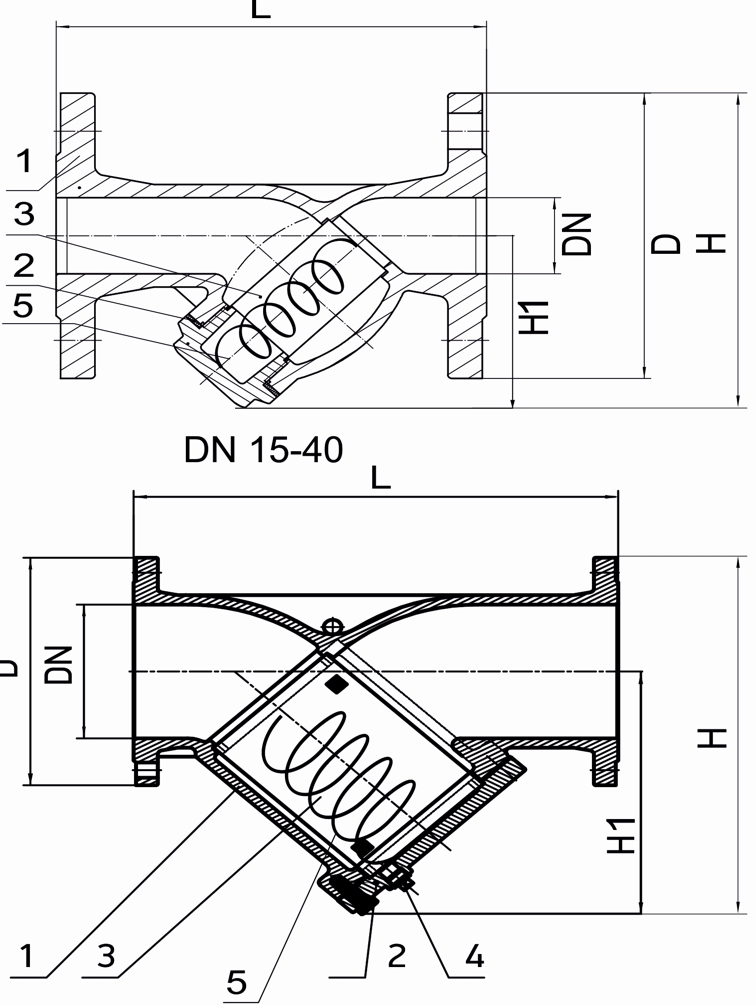

Габаритные и присоединительные размеры.

Артикул DN L H H1 D bxf ZxØd Размер ячейки сетки, мм Масса, кг
015RSV05 15 130 115 68 95 14x2 4xØ14 0.8 1.8
020RSV05 20 150 120 68 105 16x2 4xØ14 2.5
025RSV05 25 160 130 73 115 16x2 4xØ14 3.2
032RSV05 32 180 150 80 140 18x2 4xØ19 4.8
040RSV05 40 200 170 95 150 18x2 4xØ19 5.9
050RSV05 50 230 210 128 165 20x2 4xØ19 9
065RSV05 65 290 240 148 185 20x2 4xØ19 13
080RSV05 80 310 280 180 200 22x2 8xØ19 17
100RSV05 100 350 320 210 220 24x2 8xØ19 25.8
125RSV05 125 400 350 225 250 26x2 8xØ19 39
150RSV05 150 480 390 248 285 26x2 8xØ23 1.5 56
200RSV05 200 600 530 360 340 30x2 12xØ23 92
250RSV05 250 730 630 428 405 32x3 12xØ28 2.0 144
300RSV05 300 850 750 520 460 32x4 12xØ28 197
350RSV05 350 980 950 690 520 38x4 12xØ28 321
400RSV05 400 1100 1050 760 580 39x4 16xØ30 390
rsv06

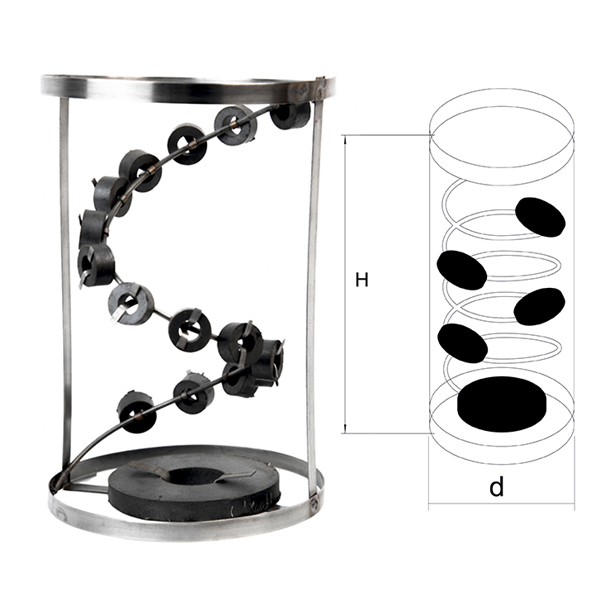

Габаритные и присоединительные размеры RSV06.

Артикулы 015RSV06 025RSV06 032RSV06 040RSV06 050RSV06 065RSV06 080RSV06 100RSV06 125RSV06 150RSV06 200RSV06 250RSV06 300RSV06 350RSV06 400RSV06
DN, мм 15/20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
H, мм 43 49 53 67 102 118 138 165 190 213 275 330 360 420 500
d, мм 24 29 30 37 51 65 76 98 123 145 190 240 290 340 390
