Технические характеристики.
| 1 |
Номинальный диаметр DN |
15-50 мм |
| 2 |
Максимальное давление PN |
16 Bar |
| 3 |
Рабочая температура |
От -10 С до +110 С |
| 4 |
Присоединение |
Резьбовое |
| 5 |
Класс герметичности |
А (по ГОСТ 9544-2015) |
Гидравлические характеристики.
| Значение настройки по шкале |
Значение Kvs (м3/ч) |
| DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
| 0 |
0 |
0 |
0 |
0 |
0 |
0 |
| 5 |
0.6 |
0.8 |
1.3 |
2.2 |
3.5 |
5.6 |
| 10 |
1.2 |
1.7 |
2.8 |
4.8 |
7.7 |
12.4 |
| 15 |
1.4 |
2 |
3.2 |
5.5 |
8.9 |
14.4 |
| 20 |
1.6 |
2.2 |
3.5 |
6.1 |
9.8 |
15.7 |
| 25 |
1.8 |
2.6 |
4.1 |
7.1 |
11.5 |
18.6 |
| 30 |
2 |
2.8 |
4.5 |
7.7 |
12.4 |
19.9 |
| 35 |
2.2 |
3.1 |
5 |
8.6 |
13.9 |
22.5 |
| 40 |
2.3 |
3.2 |
5.2 |
8.9 |
14.4 |
23.3 |
| 45 |
2.5 |
3.5 |
5.6 |
9.6 |
15.6 |
25.1 |
| 50 |
2.6 |
3.6 |
5.8 |
9.2 |
16 |
25.6 |
| 55 |
2.8 |
3.9 |
6.3 |
10.8 |
17.5 |
27.7 |
| 60 |
2.9 |
4.1 |
6.6 |
11.3 |
18.2 |
28.8 |
| 65 |
3.1 |
4.3 |
7 |
11.9 |
19.3 |
30.3 |
| 70 |
3.2 |
4.4 |
7.2 |
12.3 |
19.9 |
31.1 |
| 75 |
3.4 |
4.7 |
7.6 |
13.1 |
21.2 |
32.5 |
| 80 |
3.4 |
4.8 |
7.7 |
13.2 |
21.5 |
33.2 |
| 85 |
3.6 |
5.1 |
8.2 |
14.1 |
22.7 |
34.1 |
| 90 |
3.7 |
5.2 |
8.4 |
14.3 |
23.2 |
34.6 |
| 95 |
4 |
5.5 |
9 |
15.4 |
24.8 |
34.9 |
| 99 |
4.1 |
5.7 |
9.3 |
15.8 |
25.5 |
36.2 |

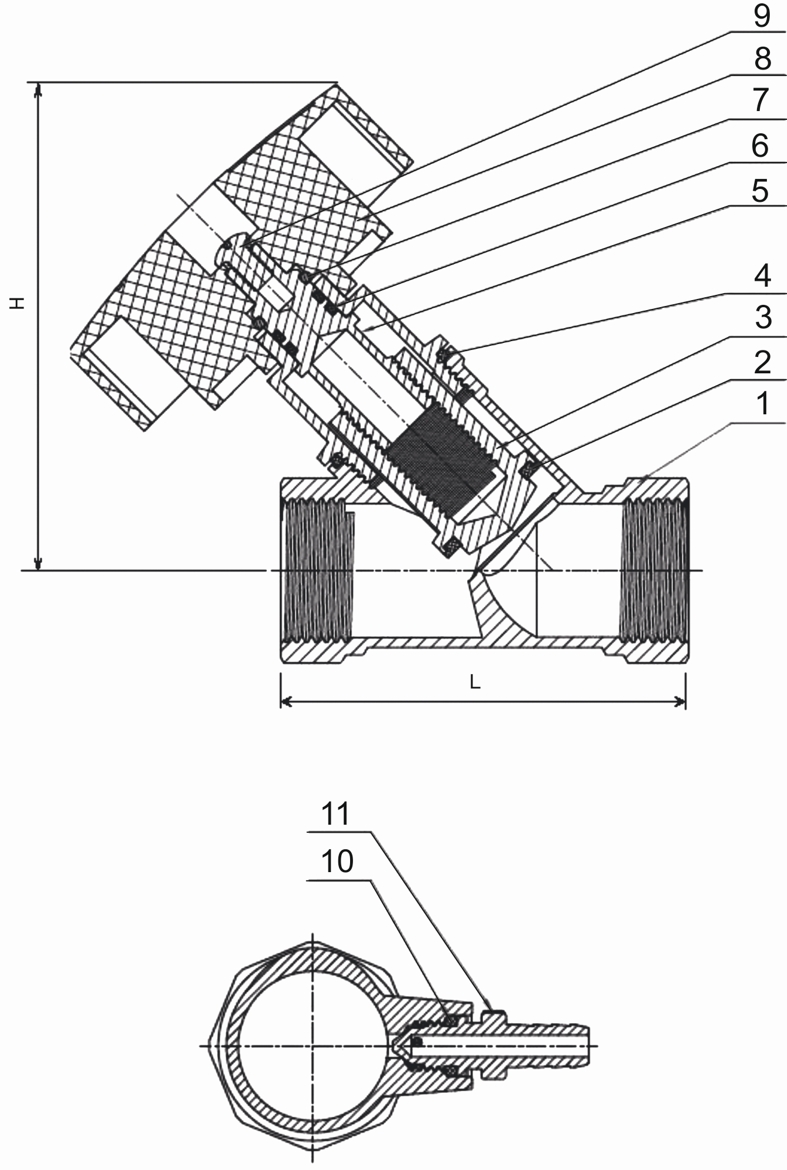

Габаритные и присоединительные размеры.
| Артикул |
DN |
Размеры |
G, дюймы |
Kvs, м3/ч |
Масса, кг |
| L, мм |
H, мм |
| 015RSV54 |
15 |
74 |
90 |
1/2 |
4,1 |
0.3 |
| 020RSV54 |
20 |
75 |
90 |
3/4 |
5,7 |
0.4 |
| 025RSV54 |
25 |
78 |
91 |
1 |
9,3 |
0.5 |
| 032RSV54 |
32 |
95 |
96 |
1 1/4 |
15,8 |
0.7 |
| 040RSV54 |
40 |
101 |
104 |
1 1/2 |
25,5 |
0.9 |
| 050RSV54 |
50 |
106 |
110 |
2 |
36,2 |
1.4 |
